手動暗桿刀閘閥 技術參數

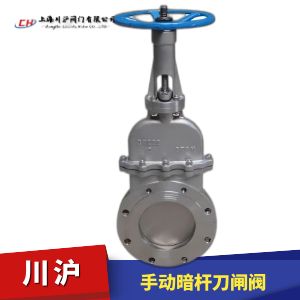

PMZ73X/F/H/Y手動暗桿刀閘閥
公稱壓力	0.6MPa、1.0MPa、1.6MPa、150Lb
公稱通徑	DN50~1200mm? NPS? 2"~40'
適用溫度	-38~+900℃(具體溫度范圍視密封副材質和介質性質而定)
連接法蘭	ANSI?? B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料	WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式	硬密封、軟密封
泄漏量	??? 硬密封	D級(液體0.1XDNmm'/s)	軟密封	??? A級(零泄漏)
配套附件	安裝法蘭

手動暗桿刀閘閥 結構圖

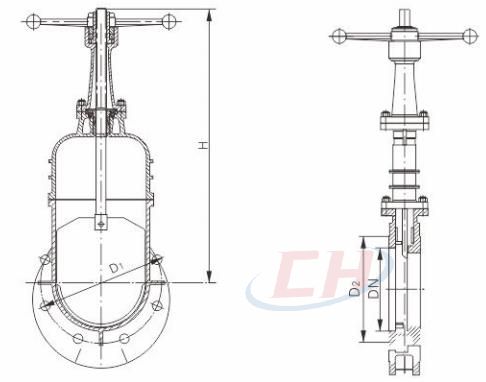

手動暗桿刀閘閥 外形尺寸

MPa	DN	L			D	D1	D2	H	N-M	DO	Weight (Kg)
		系到1	系列2
	50	50		48	160	125	100	285	4-M16	180	8
	65	50		48	180	145	120	298	4-M16	180	10
	80	50		51	195	160	135	315	4-M16	220	12
	100	50		51	215	180	155	365	8-M16	220	14
	125	50		57	245	210	185	400	8-M16	230	22
	150	60		57	280	240	210	475	8-M20	280	29
	200	60		70	335	295	265	540	8-M20	360	38
	250	70		70	390	350	320	630	12-M20	360	66
	300	80		76	440	400	368	780	12-M20	400	100
1.0MPa	350	90		76	500	460	428	885	16-M20	400	119
	400	100		89	565	515	482	990	16-M22	400	195
	450	120		89	615	565	532	1100	20-M22	530	285
	500	130		114	670	620	585	1200	20-M22	530	389
	600	130		114	780	725	685	1450	20-M27	600	529
	700	154		117	895	840	800	1700	24-M27	600	790
	800	160		130	1010	950	898	2000	24-M30	680	850
	900	203		160	1110	1050	1005	2300	28-M30	680	900
	1000	216		216	1220	1160	1115	2500	28-M30	700	1050
	1200	254		254	1450	1380	1325	2800	32-M36	800	1300
MPa	DN	L			D	D1	D2	H	N-M	DO	Weight
		系列1		系列2							(Kg)
	50	50		48	160	125	99	285	4-M16	180	8
	65	50		48	185	145	120	298	4-M16	180	10
	80	50		51	200	160	135	315	8-M16	220	12
	100	50		51	220	180	155	365	8-M16	220	14
	125	50		57	250	210	185	400	8-M16	230	22
	150	60		57	285	240	210	475	8-M20	280	29
	200	60		70	340	295	265	540	12-M20	360	38
	250	70		70	405	355	320	630	12-M24	360	66
1.6MPa	300	80		76	460	410	375	780	12-M24	400	100
	350	90		76	520	470	435	885	16-M24	400	119
	400	100		89	580	525	485	990	16-M27	400	285
	450	120		89	640	585	545	1100	20-M27	530	400
	500	130		114	715	650	609	1200	20-M30	530	540
	600	130		114	840	770	720	1450	20-M33	600	820
	700	154		117	910	840	788	1700	24-M33	600	880
	800	160		130	1025	950	898	2000	24-M36	680	930
	900	203		160	1125	1050	988	2300	28-M36	680	1100

手動暗桿刀閘閥 三維剖析圖圖

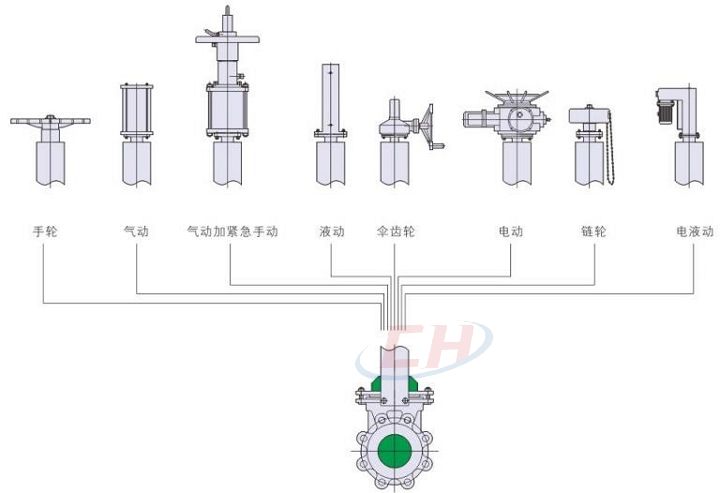

手動暗桿刀閘閥 驅動裝置

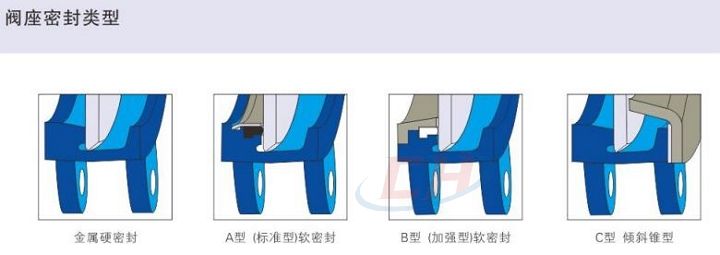

手動暗桿刀閘閥 可選閥座

手動暗桿刀閘閥 結構特點

1.可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。

2.不銹鋼閘板可防止腐蝕引起的密封泄漏。

3.整體的不銹鋼材質，可防止腐蝕破壞。

4.短結構長度，可節省原料、安裝空間，也有效支持管道強度。

5.科學的上密封填料函設計，使上密封安全有效，經久耐用。

6.三角形的支架節省原材料，保證需要的力學性能。

7.閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。

8.閥體加強筋設計提高閥體強度。

9.不銹鋼閥桿經久耐用，雙頭螺使用啟閉更為迅速。

10.可任意選用驅動機構。

11.V型閘板可作為調節閥使用。

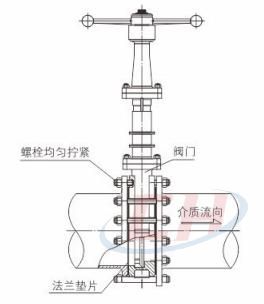

手動暗桿刀閘閥 安裝使用

1.安裝前須檢查閥門型號是否與工況相符。

2.橡膠、四氟等軟密封，須檢查閥門內腔及密封面等部位有無雜物，如有須清洗干凈。

3.用戶在安裝前必須考慮預留閥門驅動裝置的必要空間。

4.本廠電(電液)動閥門出廠時均已調試好，用戶第一次使用時，為防止接線錯誤，先手動將閥門開至半開狀態，再接通電源進行空載試開。

5.氣(液)動閥門氣源必須保證供給足夠氣(液)壓。

6.安裝時各螺栓要均勻擰緊。

7.安裝時不能強烈撞擊閥門或任意擰動閥門零部件。

8.閥門上密封處外露的，須定期加注密封脂類。

9.在較為干燥的地區，閥門驅動裝置為正齒輪時，須定期加注潤滑油。
