YJ卸料閥結構及用途

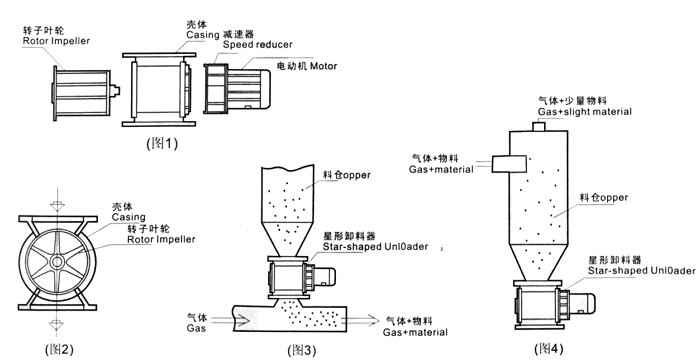

YJ星形卸料裝置又稱卸料器、卸灰閥、卸料閥，葉輪給料機，鎖氣閥，通常星形卸料的結構（如圖1所示）是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成。
當上部料倉的物料靠自重落下充填在葉片之間的空隙中，隨葉片的旋轉而在下部卸出，因此星形卸料器可以定量而連續地卸料（如圖2所示）。
星形卸料器常用在氣力輸出系統中（如圖3所示），對于壓力輸出系統或負壓輸出系統，星形卸料器可以均勻，連續地向輸料管供料，以保證氣力輸出管內的氣、固體比較穩定，從而使氣力輸送能正常工作，同時又能將卸料器的上、下部氣壓隔斷而起到鎖氣作用。因此，星形卸料器是氣力輸送系統中常用的重要部件。
YJ星形卸料器可以用在收集物料系統中，作為料倉的卸料裝置（如圖4所示）。星形卸料器是目前國內先進的卸料裝置，常用在除塵系統中作為除塵系統的重要設備之一，它特別適用于粉塵，小顆粒物料，深受環保、冶金、化工、糧食、水泥、筑路、干燥設備等行業的工程項目擇優選用。

YJ卸料閥結構圖

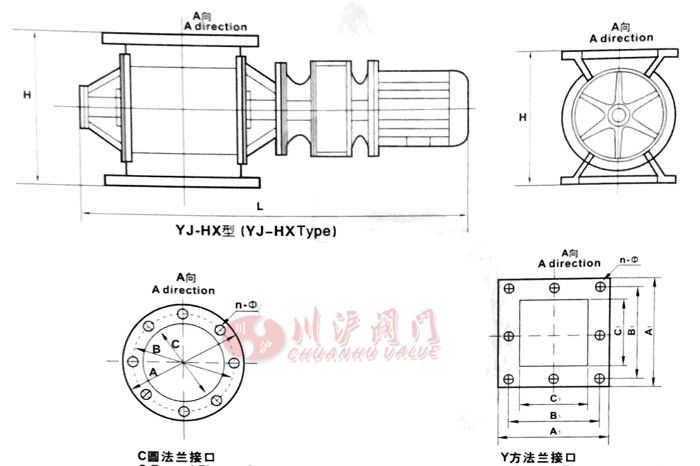

YJ卸料閥安裝尺寸

型號	每轉體積	轉速	卸料能力	電機型號功率KW	重量KG	工作溫度℃	安裝尺寸mm
							A	B	C	A1	B1	C1	H	L	孔直徑
2型	2立升/轉	24	2	Y801-4/0.55	75		240	200	150	240	200	150	240	850	8-11
4型	4立升/轉		5		105		280	240	180	270	230	180	280	900
6型	6立升/轉		7		110		300	260	200	290	250	200	300	930
8型	8立升/轉		9	Y802-4/0.75	125		320	280	220	310	270	220	320	950
10型	10立升/轉		12	Y90S-4/1.1	135		340	300	240	330	290	240	340	1000	8-13
12型	12立升/轉		14		140		360	320	260	350	310	260	360	1030	8-17
14型	14立升/轉		16		160		380	340	280	370	330	280	380	1050
16型	16立升/轉		18		180		400	360	300	400	350	300	400	1080
18型	18立升/轉		21	Y90L-4/1.5	195		420	380	320	420	370	320	420	1100
20型	20立升/轉		23		210		440 < 280	400	340	440	390	340	440	1150
26型	30立升/轉		35	Y100L1-4/2.2	310		500	460	400	510	450	400	520	1300	12-17
30型	40立升/轉	33	63		380		560	500	440	550	495	440	570	1350
40型	70立升/轉		110	Y100L2-4/3	500		640	570	500	620	558	500	620	1500
50型	100立升/轉		158		570		680	615	540	680	615	540	650	1600
60型	140立升/轉		222	Y112M-4/4	700		720	680	600	720	680	600	750	1800	16-20
70型	180立升/轉		285	Y132S-4/5.5	950		900	810	700	900	810	700	1000	1950
75型	220立升/轉		350		1200		950	860	750	950	860	750	1050	2000
80型	280立升/轉		444	Y132M-4/7.5	1450		1000	920	800	1000	920	800	1100	2040
90型	350 立升/轉		554		1750		1100	1020	900	1100	1020	900	1200	2150
100型	420立升/轉		665		1900		1200	1120	1000	1200	1120	1000	1300	2250
